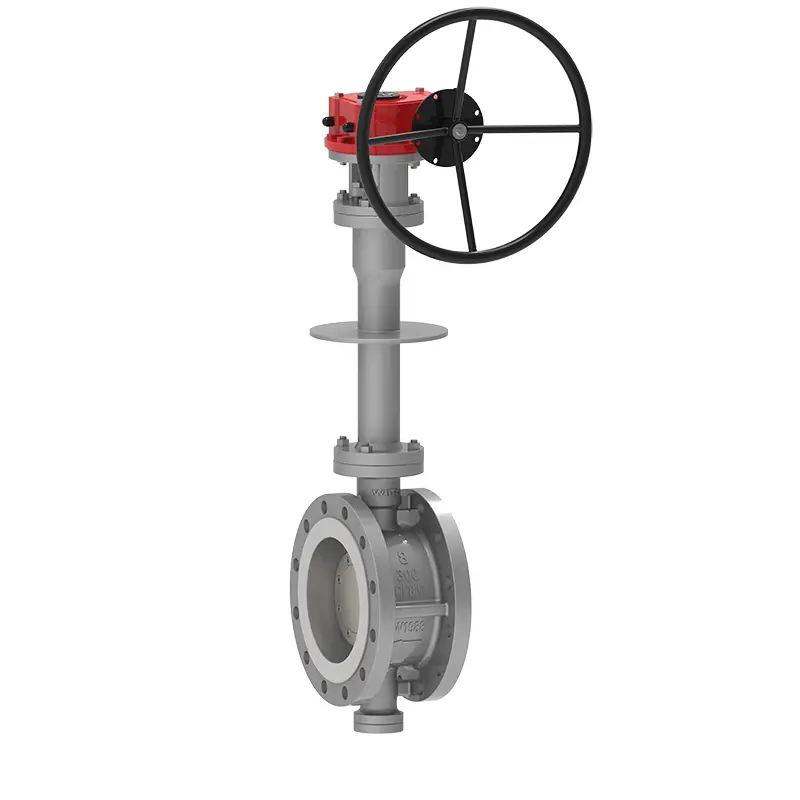

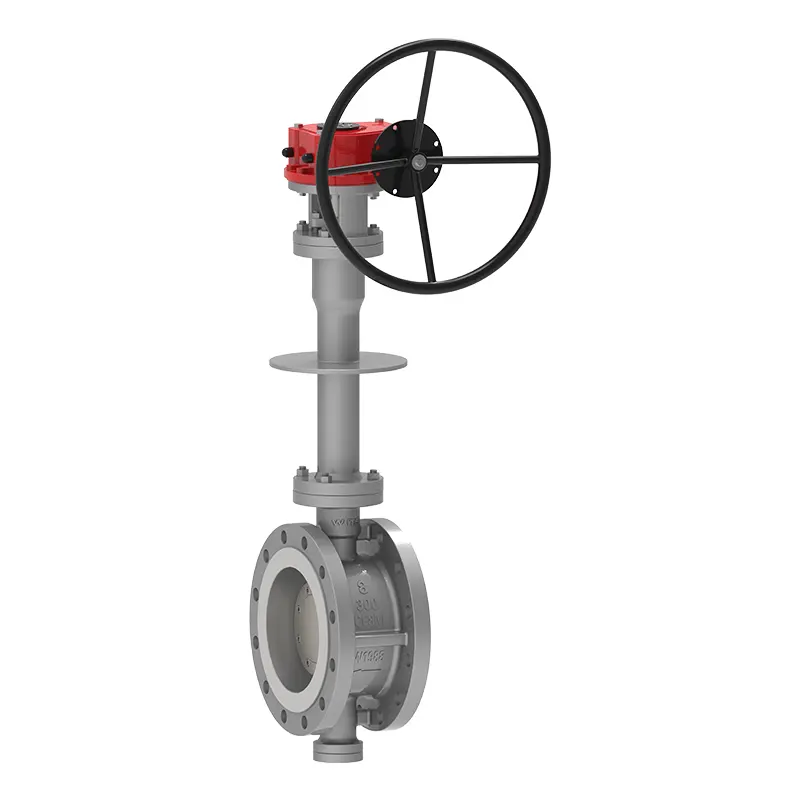

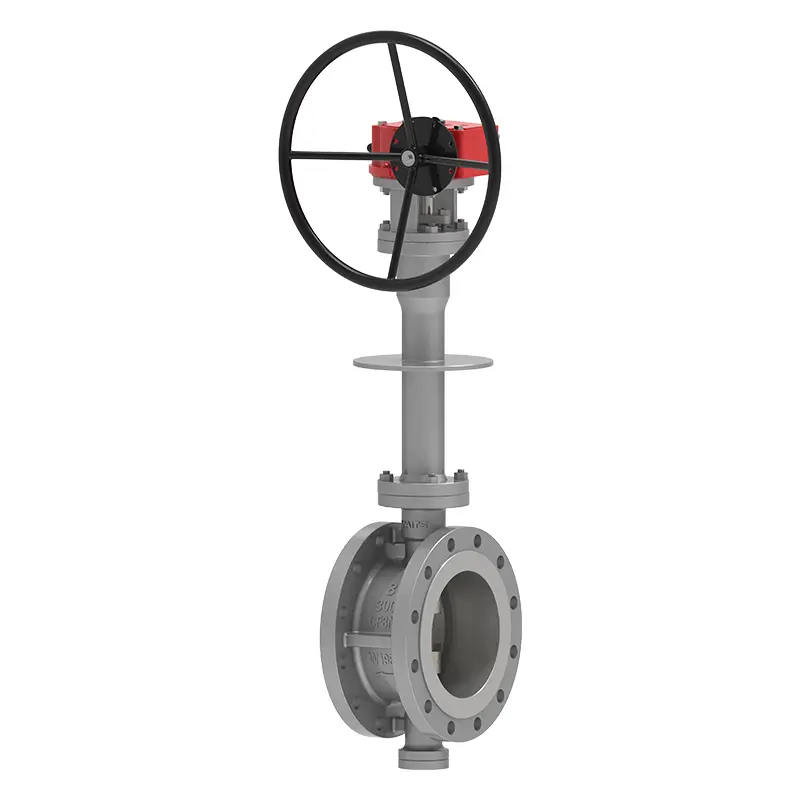

Kriogena flanka enira papilia valvo

La kriogena flanka enira papilia valvo estas longviva, ŝparanta energian papilian valvon nove disvolvitan de atendoj. Ĝi konsistas el valva korpo, papilia plato, sigelanta ringo, transdona mekanismo kaj aliaj ĉefaj komponentoj. Ĝia strukturo adoptas du-dimensian aŭ tridimensian ekscentran principan projekton, kaj aplikas novan teknologion kongruan kun elasta sigelo aŭ malmola kaj mola multnivela sigelo, kiu reduktas la tordmomanton kiam la papilia valvo funkcias, ŝparas pli da penado kaj energio. Tia dezajno kaj proceza selektado ankaŭ povas certigi la ĝeneralan korodan reziston, altan temperatur -reziston kaj eluzitan reziston de la papilia valvo.

Efektivigaj normoj

Apliko

Efikecaj Trajtoj

1. La kriogena flanka enira papilia valvo adoptas duoblan bevel kaj malgrandan ekscentrecan projekton: la tordmomanto atingas la ĉefan enlandan nivelon (40% ~ 60% de samuloj), kaj la kongruaj elektraj kaj pneŭmataj prezoj estas tre avantaĝaj;
2. La valva sidloko kaj sigela ringo povas esti anstataŭigitaj interrete per prizorgada kupeo: La valva sidloko kaj sigelanta ringo estas apartigitaj, kaj la valvo havas inspektan havenon por facila bontenado kaj anstataŭigo.
3. La supraj kaj malsuperaj duoblaj ŝlosiloj de la valva plato kaj la valva tigo povas certigi, ke ĝi ne restos fiksita ĉe malaltaj temperaturoj, kaj samtempe renkontos la kontraŭflugan projekton API 609;
4. La valva tordmomanto estas malgranda: la sigela surfaco estas proksima al nula eluziĝo, kiu plilongigas la servan vivon de la valvo;
5. Ĝi havas ampleksan gamon de aplikoj kaj uzeblas por ultra-malaltaj temperaturaj aparatoj kiel GNL, propileno kaj etileno;
6. Bona sigelado: fugaĵo ĉe normala temperaturo estas API598, kaj filtrado ĉe malalta temperaturo estas 1/3 de BS6364. Plenumu la pozitivajn kaj inversajn sigelajn postulojn de BS6364 ĉe malaltaj temperaturoj;
7. La valva korpo kaj valva sidloko estas apartaj komponentoj: la valva sidloko kaj sigela ringo povas esti faritaj el diversaj materialoj por plenumi la laborkondiĉojn;
8. Tri ekscentrecoj: La centra linio de la ŝafto devias de la centra linio de la sigela surfaco, la centra linio de la ŝafto devias iomete de la centra linio de la dukto, kaj la centra linio de la valva korpa surfaco (oblikva konuso) formas angulan pozicion kun la centra linio de la dukto;
