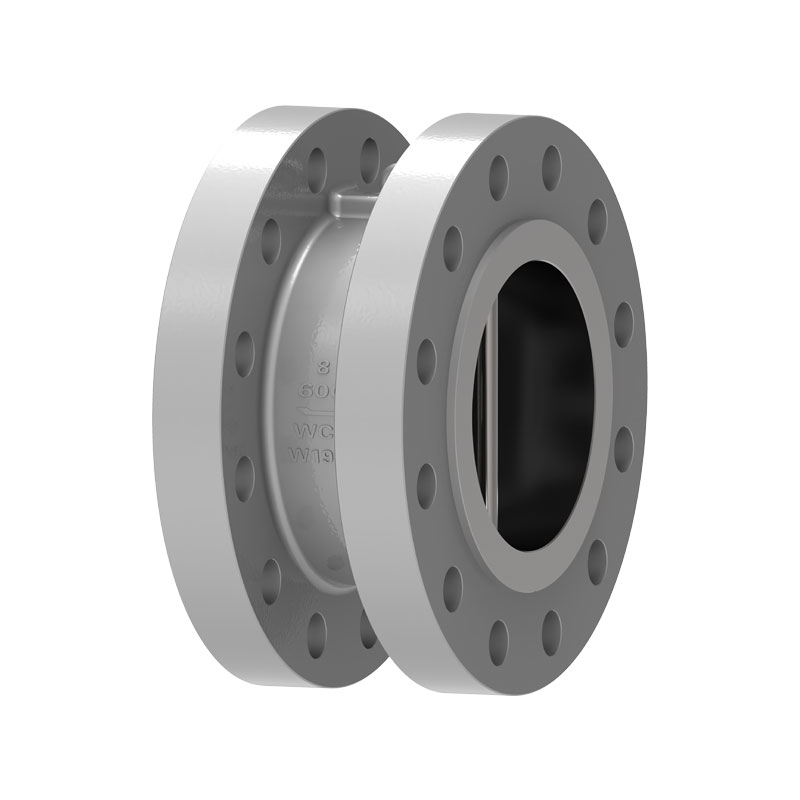

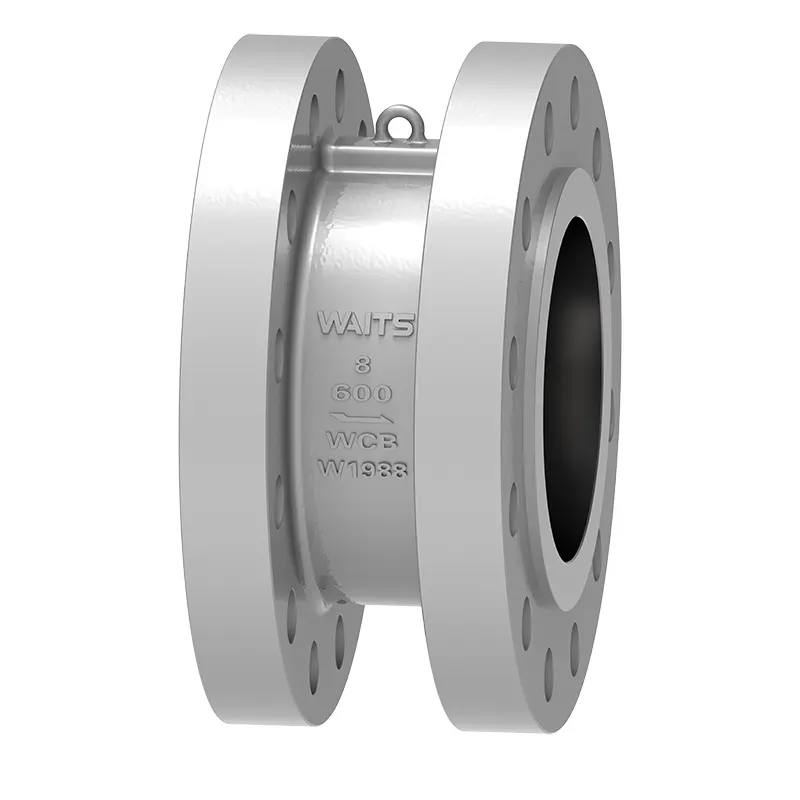

Duobla Plata Kontrolvalvo

Kiel profesia valva fabrikanto, WAITS povas subteni la produktadon de personecigitaj duoblaj plataj kontrolaj valvoj por pli bone plenumi la bezonojn de malsamaj klientoj. Rilate al sigelado, ĉi tiu kontrolvalvo povas esti en diversaj formoj kiel kaŭĉuko, PTFE kaj korpo. Personigo povas plenumi malsamajn normojn kiel API/DIN/JIS laŭ bezonoj de klientoj.

Sendu Demandon

Priskribo de la produkto

La papilia plato de la duflanka kontrolvalvo estas du duoncirkloj, kaj la printempa ŝarĝita valva disko estas suspendita sur la centra vertikala pinglo. Kiam la valvo malfermiĝas, la kombinita forto de la fluido estas en la centro de la valva disko -sigela surfaco, kaj la punkto de agado de la printempa subtena forto estas ĉe la centro de la valva disko -surfaco, tiel ke la radiko de la valva disko malfermiĝas unue, tiel evitante la eluziĝon de la sigelado, kiu okazas kiam la valvo -disko de la malnova konvencia valvo estas malfermita, kaj efikeco, kiu okazas, kiam la valva disko de la malnova konvencia valvo estas malfermita, kaj efikeco, kiam la malplena valvo de la malnova konvencia valvo estas malfermita, kaj efikas, kiam la malplena valvo estas malfermita, kaj la malpliiĝo de la malplena valvo.
Kiam la fluokvanto malrapidiĝas, sub la ago de la torda printempa reago -forto, la valva disko iom post iom alproksimiĝas al la valva sidloko, kaj la duflanka kontrolvalvo eniras la malrapidan ferman stadion. Kiam la fluido fluas malantaŭen, la kombinita ago de la valva disko kaj la torda printempa reago -forto pliigas la fermon de la valva disko laŭe, enirante la rapidan ferman stadion. Ĉi tio efike reduktas la efikon de akva martelo kaj reduktas la damaĝon de akvo -martelo. Fermiĝante, la ago de la printempa forto kaŭzas, ke la supro de la valva disko fermiĝas unue, malebligante mordadon de la valva disko.

Efektivigaj normoj

Projekta Normo	API 594, GOST
Flangaj Normoj	ASME B16.5, DIN2543 ~ 2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Fina konekto	Wafer, Duobla Flanĝo, Lukso, ktp.
Inspektado kaj testo	API 598, GOST
Vizaĝo al vizaĝo	ASME B16.10, GOST
Premo kaj temperaturniveloj	ASME B16.34, DIN2401
Kontraŭkorrosa dezajno	NACE MR 0103, NACE MR 0175.ISO15156

Apliko

Grandeco	2 "-60", DN50-DN1500
Prema takso	Klaso 150-2500, PN10-PN420
Funkcia temperaturo	-60 ° C ~ 450 ° C
Aplika gamo	Ĝi taŭgas por diversaj rimedoj kiel akvo, vaporo oleo, nitrica acido, aceta acido, fortaj oksidantaj rimedoj, ktp.
Korpa Materialo	Karbona ŝtalo, neoksidebla ŝtalo, dupleksa neoksidebla ŝtalo, alojo -ŝtalo, monelo, al bronzo, ktp.
Valva plato	Forgiloj ： A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings ： A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valva sidloko	Korpa materialo, 13CR, neoksidebla ŝtalo 304/316, monelo, cementita karburo, alojo 20, kupra alojo, ktp.
Valva tigo	A182 F6A, 17-4PH ， F304 F316, F51, ...

Efikecaj Trajtoj

1. La duobla plato-kontrolvalvo estas kunmetita de valva korpo, valva disko, valva ŝafto kaj fonto, ktp. Ĝi adoptas krampan konekton kaj kompaktan strukturon.
2. La papilia plato estas du duoncirkloj, kaj la fonto estas uzata por devigita restarigo. La sigela surfaco povas esti veldita per eluziĝa materialo aŭ tegita per kaŭĉuko. Ĝi havas ampleksan uzon kaj fidindan sigeladon.
3. La ferma streko de la valva disko estas mallonga, kaj ĝi estas printempa ŝarĝita, kun rapida ferma rapideco, kiu povas redukti fenomenon de martela martelo.
4. Ĝi taŭgas por okazoj kun limigita instalada spaco, kaj uzeblas por horizontalaj aŭ vertikalaj duktoj.
5. Ĝi povas esti aplikita al diversaj rimedoj kiel akvo, vapora oleo, nitrica acido, aceta acido, forta oksidiga mezumo, ktp.
