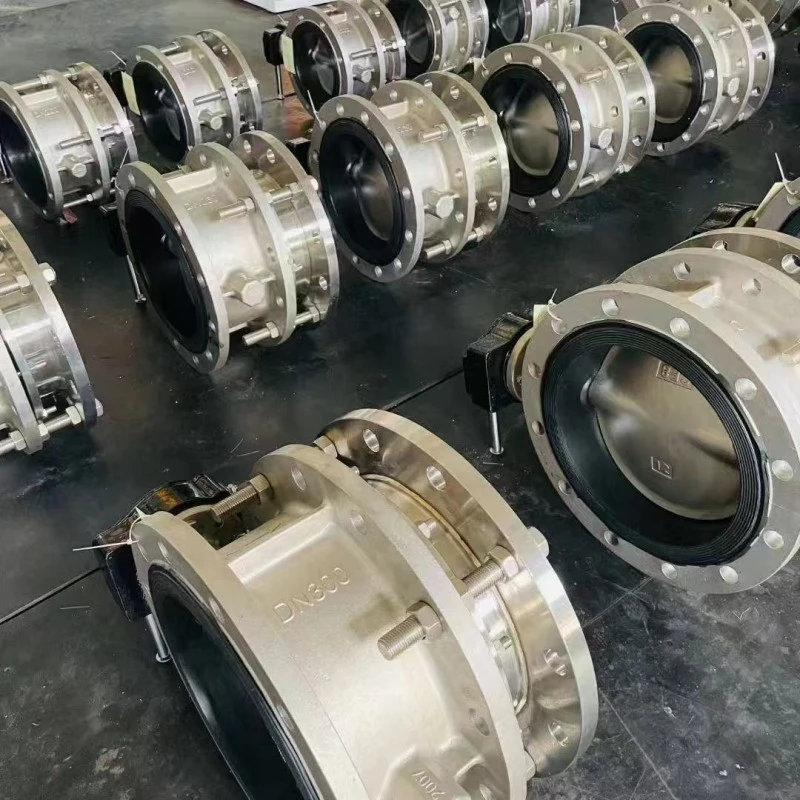

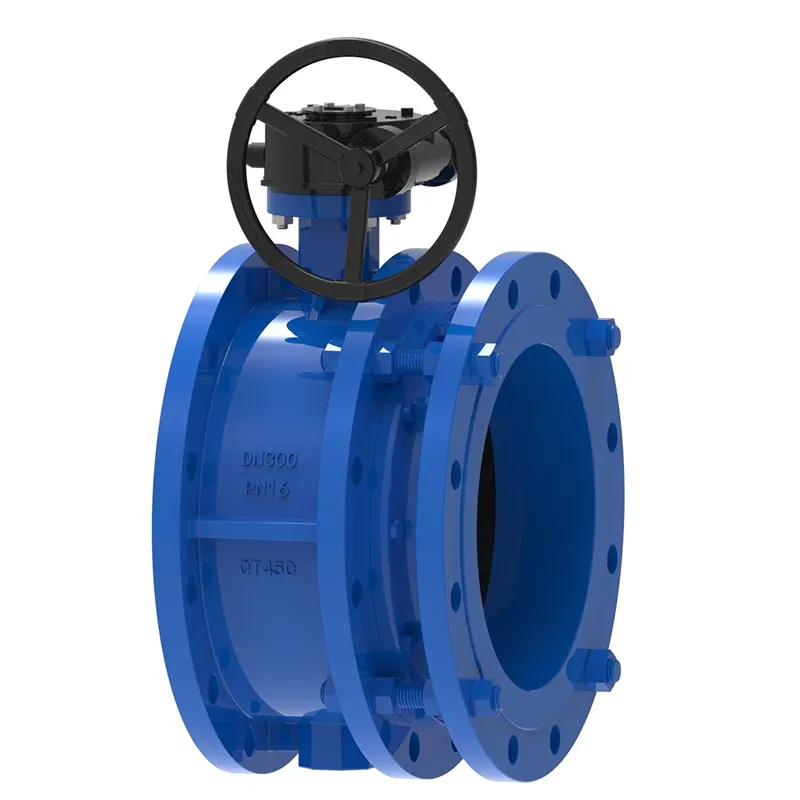

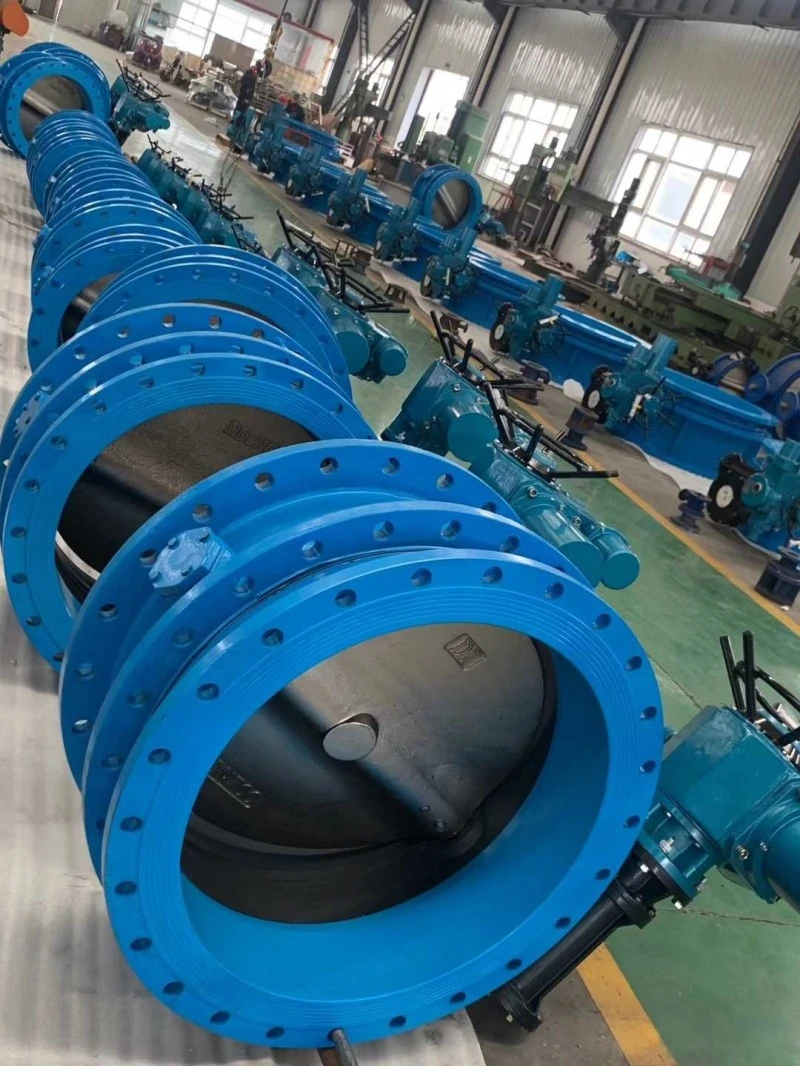

Ekspansiiga Koncentra Papilia Valvo

La papilioplato de la progresinta Teleskopa samcentra papilia valvo estas instalita en la diametra direkto de la dukto. En la cilindra kanalo de la teleskopa papilia valva korpo, la diskoforma papilia plato turniĝas ĉirkaŭ la akso, kun rotacia angulo inter 0 ° kaj 90 °. Kiam turnita al 90 °, la valvo estas plene malfermita. Taŭga por temperaturoj ≤ 80 ℃, uzataj en nafto, kemiaĵo, manĝaĵo, farmaciaĵo, tekstila, paperfarado, elektro, akvoprovizado kaj drenado, gasduktoj por reguligi fluon, interkapti amaskomunikilaron kaj kompensi termikan ekspansion kaj kuntiriĝon de dukto.

Avantaĝoj:

Teleskopa samcentra papilia valvo (kun strukturo kiu povas etendiĝi ene de certa gamo de longo) ne nur faciligas valvan malmuntadon, sed ankaŭ reduktas duktostreĉon kaj protektas la valvon. Samtempe, ĝi ankaŭ kunpremas la instalan metodon de papiliaj valvoj kaj ekspansiaj artikoj, farante la spacon pli kompakta. Kutime, ĉi tiuj specoj de valvoj ne postulas specialan prizorgadon kaj nur postulas regulan observadon de la ekspansio kaj kuntiriĝo partoj por likoj kaj malligo.

La instalado-metodo de la Teleskopa samcentra papilia valvo havas grandajn avantaĝojn, ĉar nur la ekspansio-junto devas esti malmuntita, kio ŝparas multan prizorgan spacon kaj atingas valvan liberan prizorgadon (papilio-valvoj estas pli pezaj, ekspansiaj artikoj estas pli malpezaj, kaj laborintenso estas pli malalta).

Instalaj antaŭzorgoj:

1. Estas strikte malpermesite malmunti papiliajn valvojn kun malmuntitaj ekspansiaj flanĝoj ĉe la konstruejo de la dukto; Estas strikte malpermesite plurfoje plilongigi aŭ mallongigi la teleskopan papilian valvon surloke.

2. La tuboj ĉe ambaŭ finoj de la ekspansia valvo devas esti samcentraj, kaj la du flanĝaj surfacoj sur la tuboj devas esti paralelaj;

3. La flanĝaj rigliloj devas esti streĉitaj simetrie, kaj ne streĉu la flanĝajn riglilojn per forto unuflanke;

4. La ekspansia tubo estas instalita malantaŭ la valvo;

5. La ekspansia parto de la ekspansia valvo ne devas esti instalita ĉe la angulo aŭ fino de la dukto.

6. La ekspansio-flange papilia valvo devas esti metita plata antaŭ instalado kaj ne devas esti batita laŭvole;

7. La struktura longo de la Teleskopa samcentra papilia valvo estas la minimuma longo ĉe la fabriko kaj estas tirita al la instalado-longo (t.e. desegna longo) dum instalado;

Kiam la longo inter duktoj superas la instaladon de la ekspansia papilia valvo, bonvolu ĝustigi la duktan interspacon kaj ne perforte tiri la ekspansion valvon por eviti damaĝi ĝin;

9. La papilia valvo de la Teleskopa samcentra papilia valvo povas esti instalita en ajna pozicio. Kiam estas uzata por temperaturkompenso, post kiam la dukto-instalado estas finita, krampoj devas esti instalitaj ĉe ambaŭ finoj laŭ la dukto-akso por malhelpi la ekspansia valva ekspansia tubo esti eltirita. La subtena forto de la krampo estas kalkulita laŭ la sekva formulo, kaj estas strikte malpermesite forigi la krampon dum operacio;

Kiel elekti:

La struktura formo de la Teleskopa samcentra papilia valvo estas dividita en du tipojn: samcentra teleskopa papilia valvo kaj ekscentra teleskopa papilia valvo. Laŭ la malsamaj operaciaj mekanismoj, ĝi povas esti dividita en vermajn teleskopajn papiliajn valvojn, pneŭmatikajn teleskopajn papiliajn valvojn kaj elektrajn teleskopajn papiliajn valvojn.

Laŭ la malsamaj sigelaj materialoj, ĝi estas dividita en molajn sigelitajn teleskopajn papiliajn valvojn kaj metalajn malmolajn sigelitajn teleskopajn papiliajn valvojn.

Teleskopaj densaj papiliaj valvoj estas kutime uzataj por puraj akvoduktoj kun temperaturoj T>80 ℃, kaj la duktoj estas ne korodaj. Malfacile sigelitaj teleskopaj papiliaj valvoj estas kutime uzataj en vaporaj varmotransportaj duktoj kun temperaturoj T>425 ℃. Tial, elektante teleskopan papilian valvon, necesas klarigi la medion, temperaturon, premon ktp por fari la ĝustan elekton.
