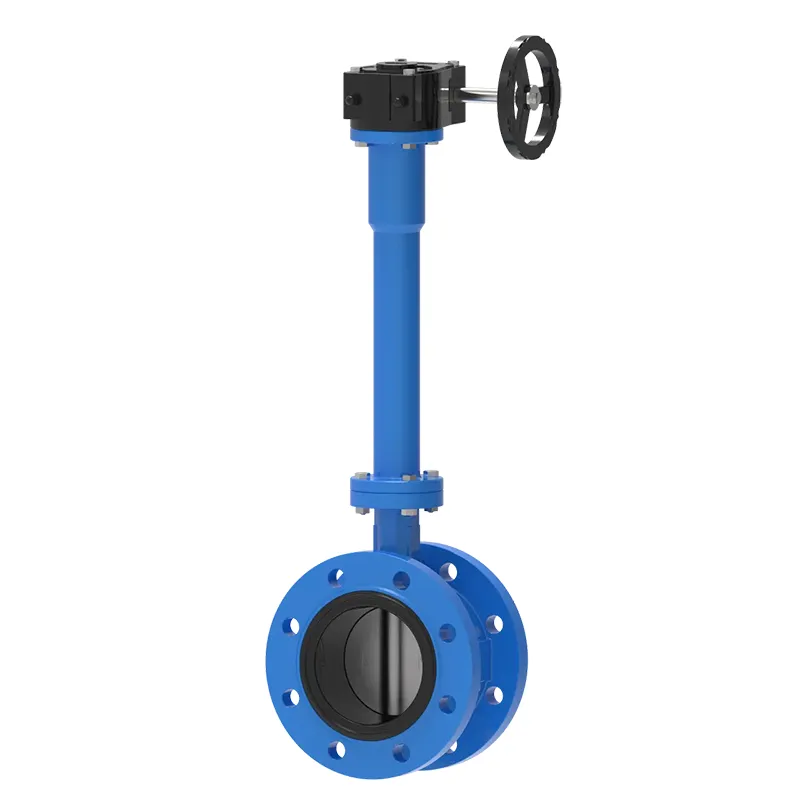

Kiel Plilongigita Stem Gear Flange Papilia Valvo Solvas Operaciajn Barojn por Enterigitaj kaj Izolitaj Industriaj Duktoj-Sistemoj?

1. Kompleta Struktura Kunmetaĵo kaj Kerna Labora Principo

1.1 Dividita Komponanta Aranĝo de Flanĝo, Plilongigita Tigo kaj Gear Drive

Tri kernaj funkciaj moduloj konsistigas la tutan valvan korpon, ĉiu entreprenante sendependan duktokonekton, tordmomantan transdonon kaj flureguligajn taskojn respektive. La duobla flanĝa valva korpo adoptas plenvizaĝan riglitan konektan formon, kiu formas rigidajn sigelajn juntojn kun kongruaj duktoflanĝoj, evitante mezan elfluan riskon kaŭzitan de malfiksa krampo de oblataj valvoj sub longtempa premo fluktuo. La etendita tigo-asembleo estas la plej diferencigita parto kompare kun oftaj papiliaj valvoj, kiu etendas la ilan funkciantan manradon al alirebla grundo aŭ ekipaĵa platformo, apartigante la operacian pozicion de la entombigita aŭ izolita valva korpoparto.

La verma ilara reduktokesto instalita sur la supro de la plilongigita tigo konvertas grandan tordmomanton necesan por granda-diametra diskorotacio en malpezan manradon operaciforton, kiu efike reduktas fizikan laborintensecon por funkciigistoj. Ene de la ilarskatolo, precizeca vermo kaj verma rado enplekta strukturo povas ŝlosi la diskon laŭ iu ajn malferma angulo sen helpaj poziciaj fiksaĵoj, realigante stabilan fiksan fluon reguligan staton por longtempa dukto operacio. Ĉiuj dissendaj partoj ene de la etendita tigo adoptas integran spline-konekton, certigante sinkronan rotacion inter manrado-ilaro kaj interna papilia disko sen transsendoglito post miloj da malfermaj kaj fermaj cikloj.

• Duobla flanĝo rigida konekto plibonigas ĝeneralan sigelan stabilecon sub premfluktuado
• Agordigebla plilongigita tigo translokigoj operacio punkto el entombigita/izolita areo
• Verma ilara redukto tranĉas operacian tordmomanton por granda kalibro-dukto-reguligo
• Integrita spline-tigstrukturo forigas transsendoglitan fiaskon

1.2 Meza Interkapto kaj Fluo-Regula Mekanismo

La cirkla papilia disko fiksita sur la malsupra fino de la etendita tigo turniĝas 90-gradojn ĉirkaŭ la vertikala centra akso por kompletigi plenan malfermon, partan strekadon kaj plenan fermon de la dukto sekco. Kiam la disko turniĝas paralela al la meza fludirekto, la dukto formas senobstruktan trairejon; turnante perpendikulare al la fluodirekto, la ekstera rando de la disko proksime konvenas al la elasta sigelringo ene de la valva korpo por realigi nulan elfluan interkapton de likvaĵo, gaso kaj miksita amaskomunikilaro. La ilarskatolo kun angula skalo povas precize ĝustigi la rotacian angulon de la disko ene de 0-90 gradoj, realigante kontinuan linearan fluan reguligon anstataŭ nur duŝtata ŝaltila kontrolo de simplaj teniloj.

La etendita tigo estas ekipita per plurtavolaj pakaj sigelaj komponantoj ĉe la artiko de valva korpo kaj plilongigita maniko, kio malhelpas la dukto-mezumon tralikiĝi supren laŭ la tigo breĉo al la ilara vetura areo, evitante ilaran ruston kaj mezan poluadon de operaciaj partoj. La paka aro povas esti anstataŭigita sen forigi la tutan valvon de la dukto dum posta prizorgado, multe simpligante surlokan riparlaboron de entombigitaj valvoj malfacile malmunteblaj.

2. Materialaj Kongruaj Normoj por Korpo, Tigo kaj Sigelaj Komponentoj

2.1 Valva Korpo kaj Diska Materiala Klasifiko por Malsamaj Mediaj Medioj

Elekto de materiala grado rekte determinas la longdaŭran stabilan operacian ciklon de la valvo sub specifaj mezaj temperaturoj kaj korodaj kondiĉoj. Duktebla fera valva korpo kun epoksia tegaĵo estas vaste uzata en urba akvoprovizado, fajroprotekto kaj malvarmiga akvoduktoj, kun bona rezisto al neŭtrala akvo meza erozio kaj malalta fabrikada pretiga malfacilaĵo. Karbonŝtalo WCB-korpo taŭgas por alt-temperatura vaporo kaj oleo transportantaj duktoj, konservante stabilan mekanikan forton sub meza temperaturo ĝis 425 ℃. Neoksidebla ŝtalo CF8/CF8M-korpo kongruas kun kemiaj acidbazaj miksitaj mezaj kaj marbordaj salo-enhavantaj akvoduktoj, rezistante pikan korodon kaŭzitan de kloridjonoj.

La papilia disko-materialo devas esti kongrua kun la koroda rezista grado de la valva korpo por eviti elektrokemian korodon inter malsamaj metalaj kontaktsurfacoj. Neoksidebla ŝtalo superkovrita disko estas agordita por korodaj mezaj laborkondiĉoj, dum bronza aloja disko estas elektita por marakvo cirkulanta duktoj por malhelpi maran organismon adhero kaj elektroliza koroda damaĝo. Ĉiuj metalaj fandaj malplenaĵoj trapasas streĉan malpezan traktadon post formado por forigi internan deforman streson generitan dum fandado, malhelpante krakadon de valva korpo sub alterna malvarma kaj varma medio.

2.2 Etendita Tigo kaj Gear Box Internaj Transdona Materialaj Normoj

La plilongigita tigo portas ripetitan tordan ŝarĝon en longdaŭraj malfermaj kaj fermaj cikloj, do alt-fortaj neoksidebla ŝtalo 410 aŭ aloja ŝtalo 4140 materialoj estas adoptitaj, kun strikta malmoleco-kontrolo por eviti galadon kaj frakturon dum tordmomanta transdono. La ekstera protekta maniko de la etendita tigo uzas senjuntan ŝtalan tubon kun kontraŭrusta tegaĵo, izolante subteran grundan humidecon kaj duktan termizolan vaporon de kontaktado de la kernŝafto de transsendo de tordomomanto, multe plilongigante la funkcidaŭron de la plilongigita tigo asembleo enterigita subtere dum multaj jaroj.

Vermo kaj vermo-rado ene de la skatolo adoptas bronzan alojon kongruantan karbonŝtalan verman strukturon, kiu formas mem-lubrikan frotan paron dum meshing-rotacio, reduktante regulan grasan bontenadon. La ŝelo de skatolo uzas gisitan aluminian alojon kun malpeza pezo kaj forta oksidiĝa rezisto, kiu ne produktos pezan rustan tavolon por bloki rotacion de manrado post longdaŭra subĉiela ekspozicio aŭ subtera volbo-lokigo.

3. Norma Instala Fluo por Enterigitaj kaj Izolitaj Dukto Aranĝoj

3.1 Antaŭ-Instala Dukto kaj Parametro-Konfirmo-Paŝoj

Antaŭ ol levi kaj konekti la valvan korpon, teknikistoj devas konfirmi tri kernajn personigitajn parametrojn de la produkto por kongrui kun la surloka dukto-aranĝo: reala enterigita profundo aŭ izolaj dikeco por determini la postulatan plilongigitan tigo-longon, dukto nominala premo por elekti kongruan flanĝan premon-gradon, kaj mezan tipon por kontroli ĉu la disko kaj sigela materiala grado plenumas kontraŭ-korosion postulojn. Misagordita tigolongo igos la ilan manradon sinki en la entombigitan volbon aŭ esti kovrita per duktoizolado, perdante operaciecon; malkongrua flanĝa premo-grado kondukos al flanĝo-gasketfuĝo sub dukto-dezajna premo.

Purigu la flanĝan sigelan surfacon de la antaŭaj kaj malantaŭaj duktoj ĝisfunde, forigu veldan skoron, rustajn makulojn kaj malmolajn partiklajn aldonaĵojn, por eviti skrapitan damaĝon al la elasta sigelgaketo dum riglilo streĉado. Metu la kongruan ne-metalan platan garkon inter la du grupojn de flanĝoj, kaj vicigu ĉiujn flanĝajn rigliltruojn horizontale por malhelpi ekscentran eltruadon de la paketo kaŭzita de kompensa instalo de la valva korpo, kiu formos lokan mezan elfluan trairejon post longtempa operacio.

3.2 Buried Pipeline Special Fixed and Stem Protection Operation

Post kiam la valva korpo flanĝo estas plene boltita kaj fiksita per kruca simetria streĉa sekvenco, plenigu gradigitan sablon ĉirkaŭ la valva korpo por tavoligita kompaktado, evitante grandajn malmolajn ŝtonojn rekte eltrudi la valvan ŝelon por produkti lokan deformadon. La ekstera protekta maniko de la etendita tigo devas esti envolvita per akvorezista kontraŭ-koroda volvita materialo de la valva korpo al la tera operacia platformo, blokante subteran grundakvon kaj korodan grundon de kontakti la tigajn metalpartojn. Kava protekta kloakkovrilo estas rezervita ĉe la grunda fino de la tigo, kiu povas esti malfermita rekte por funkciigi la manradon sen grand-area grunda elfosado dum pli posta inspektado kaj alĝustigo.

Por dike izolita endoma dukto-instalado, rezervu vertikalan kanalon kongruan kun la plilongigita tigo ekstera diametro ĉe la dukto-izolaj envolva pozicio, ne envolvu termizolan kotonon ĉirkaŭ la ilarskatolo kaj tigo elmontrita sekcio, por malhelpi varmecan amasiĝon akceli ilaron lubrika graso difekto kaj maljuniĝo de supra pakaj sigelaj partoj. Post instalado, faru plenan batan malfermon kaj ferman teston de la manrado por kontroli, ke la disko turniĝas sen blokado kaj la angula skalo-indiko kongruas kun la reala fluo-interkapta stato.

• Kruco simetria flanĝo riglilo streĉado por malhelpi gasket ekscentra eltruda elfluo
• Akvorezista protekta envolvaĵo por plilongigita tigo entombigita sekcio kontraŭ grunda korodo
• Rezervu sendependan vertikalan kanalon por tigo por eviti izolan envolvadon de rapidumujo
• Plena streko malfermo-ferma testo por forigi diskon blokado kaŝita danĝero post instalado

4. Ĉefaj Industriaj kaj Municipaj Dukto-Aplikaj Scenaroj

4.1 Municipa Subtera Akvo-Provizado kaj Fajro-Protekto-Pipo-Retoj

Urbaj municipaj akvodistribuoduktoj kaj entombigitaj fajroestingaj ringotuboj estas la plej vaste uzeblaj kampoj por tiu plilongigita tigo flanĝa valvo. La plej multaj ĉefaj duktobranĉoj estas metitaj sub vojsurfaco aŭ verda zono grundo, kaj ordinaraj mallongtigaj valvoj bezonas grandskalan vojfosadon ĉiufoje kiam fluĝustigo aŭ dukto-tranĉo prizorgado estas efektivigita, kiu alportas grandan interferon al urba trafiko kaj ĉiutaga loĝanta vivo.Plilongigita Stem Gear Flange Butterfly Valveetendas la operacia ilaro manrado al grundo inspektado puto pozicioj, kaj ĉiuj malfermo, fermo kaj fluo throttling operacioj povas esti kompletigita nur malfermante la puto kovrilo, sen vojsurfaca elfosado kaj dukto grundo replenigo konstrulaboro.

Urbaj fajroprotektaj duktoj postulas stabilan sigelan efikecon sub tuja premo-pliiĝo kiam fajropumpiloj komenciĝas. La duobla flanĝo rigida konekto kaj plurtavola elasta sigela ringa strukturo povas porti tujan preman efikon sen meza trafluado. La verma ilaro memŝlosa strukturo povas teni la valvon plene malfermita dum longa tempo en ĉiutaga ŝancatendo stato, kaj ne aŭtomate fermiĝos pro dukto akvoflua efiko vibrado, certigante senobstrukcita fajro batalado akvo trapaso en kriz respondaj periodoj.

4.2 Fabriko Izolitaj Mezaj Transportaj Duktoj

Kemia fabriko alt-temperatura vaporo, varma oleo kaj fridigita salakvoduktoj ĉiuj bezonas dikajn termizolajn tavolojn por redukti meztemperaturan perdon kaj eviti surfacajn skaldajn akcidentojn por surlokaj funkciigistoj. Se normaj mallongtigaj papiliaj valvoj estas adoptitaj, la izola tavolo ĉirkaŭ la valvo devas esti tranĉita malfermita ĉiufoje kiam la fluo estas alĝustigita, kaj nova termizola kotono devas esti reenvolvita post operacio, rezultigante ripetan malŝparon de termoizolaj materialoj kaj ofta varmoperdo de la dukto. La plilongigita tigo strukturo apartigas la operacia ilarskatolo de la izolado envolvanta areo, la dukto izolado povas esti kontinue envolvita entute sen loka tranĉo, konservante kompletan termika izolado efikon de la tuta dukto dum longa tempo.

Grandskala nutraĵprilaborado kaj farmacia fabriko purakva cirkulado-duktoj ankaŭ elektas ĉi tiun flanĝan papilian valvon kun etendita tigo ilara stirado. La plenaj neoksideblaj ŝtalaj kontaktaj mezaj partoj kongruas kun sanitaraj produktadnormoj, kaj la ilara operacia reĝimo realigas precizan malgrand-intervalan fluan reguligon, kiu povas stabile kontroli la mezan fluon postulatan de produkta ekipaĵo sen tuja granda flufluktuado influanta produktan pretigan stabilecon.

4.3 Parka Subtera Pluvakvo kaj Kloakaĵo-Elŝuta Duktoj

Kampuso, industria parko kaj loĝkomunumo entombigita pluvakvo kaj kloakaĵbranĉpipoj estas entombigitaj sub verda tero kaj trotuaroj, kun disaj inspektadputoj rezervitaj je intervaloj. La plilongigita tigo-dezajno de la valvo perfekte kongruas kun la vertikala profundo de ĉi tiuj inspektaj putoj, prizorgado-personaro povas rekte atingi la ilan manradon ĉe la puto-buŝo sen malsupreniri la profundan puton por operacio. La epoksia kontraŭ-koroda tegaĵo de duktila fera valva korpo rezistas longdaŭran erozion de kloakaĵo enhavanta organikajn malpuraĵojn, kaj la anstataŭigebla ekstera sigelringo povas esti konservita surloke sen integra valva malmuntado de la dukto.

• Municipaj entombigitaj akvotuboj forigas vojan elfosadlaboron dum valvalĝustigo
• Izolitaj fabrikaj duktoj evitas ripetan tranĉadon kaj revolvadon de termika kotono
• Fajra dukto-ilaro memŝlosado malhelpas hazardan fermon sub akva fluo-vibro
• Kloakaĵo tubo kontraŭ-koroda tegaĵo adaptas longdaŭran organikan mezan erozion

6. Regula Inspektado kaj Longtempa Kontraŭ-Koroda Prizorgado-Gvidlinioj

Entombigitaj kaj izolitaj instalaj medioj akcelas la maljuniĝon de valvaj eksteraj komponentoj, do normigitaj periodaj inspektado kaj bontenado cikloj devas esti formulitaj laŭ malsamaj laborkondiĉoj por eviti subitan sigelon fiasko aŭ dissenda blokado dum dukto operacio.Plilongigita Stem Gear Flange Butterfly Valvedisigis anstataŭigeblajn eluzeblajn partojn desegno, la plej multaj bontenadaj operacioj povas esti kompletigitaj surloke sen dukto-fermo kaj integra valvomalmuntado, multe reduktante duktosistemon malfunkciodaŭro kaŭzita de bontenado laboro.

6.1 Monataj Rutinaj Inspektaj Eroj por Gear Operation Parts

Malfermu la teran mantruan kovrilon aŭ dukto-izoladon rezervitan operaciokanalon, turnu la manradon tien kaj reen por plena bata malfermo kaj fermo, observu ĉu la rotacia procezo havas eksternorman blokadon kaj eksternorman frotan bruon. Kontrolu la angulan skalon montrilon de la ilarkesto por konfirmi, ke la indikita malferma grado kongruas kun la reala fluo-interkapta stato de la disko. Forviŝu surfacan polvon kaj malseketajn kotajn makulojn sur la ŝelo de la ilarkesto, kontrolu ĉu estas meza traflua spuro ĉe la tigo-pakado-supra fino, kaj registri la elfluan kvanton por posta paka anstataŭiga aranĝo.

Por ilarskatoloj instalitaj en subteraj humidaj inspektaj putoj, viŝu la eksteran ŝelon per seka ĉifono ĉiumonate por forigi densigitajn akvogutetojn alfiksitajn al la surfaco, malhelpante longtempan malsekan korodon de la aluminialoja ŝelo-surfaco produkti truan damaĝon al la interna sigela graskavaĵo. Se la rezisto al rotacio de manrado evidente pliiĝas kompare kun la antaŭa inspektada rekordo, suplementa lubrika graso devas esti injektita en la skatolon per la rezervita grasa injektajuto.

6.2 Jara Profunda Kontraŭ-Koroda kaj Sigela Anstataŭiga Bontenado

Faru plenan kontraŭ-korodan inspektadon de la etendita tigo ekstera protekta maniko ĉiujare, kontrolu ĉu la ekstera akvorezista kontraŭrusta bobenita materialo krakas, defalas kaj grunda akvo enfluas en la manikon. Difektitaj kontraŭ-korodaj envolvaj partoj devas esti revunditaj per nova akvorezista volvita materialo, kaj la komuna breĉo estas sigelita per kontraŭrusta sigela gluo por bloki subteran korodan mezan kontakton kun la metala tigo.

Elprenu la maljuniĝantan elastan sigelringon ene de la valva korpo per malmuntado de flanĝo dum jara ĉesiga prizorgado de dukto, anstataŭigu ĝin per nova sigelringo kongrua kun la meza temperaturo kaj koroda grado. Kontrolu la surfacan grataĵon kaj korodan gradon de la papilia disko, poluru kaj riparu malgrandajn rustajn makulojn sur la diskosurfaco, kaj faru suplementan kontraŭ-korodan tegaĵon antaŭ reinstalo en la valvan korpon. Ĉiuj anstataŭigitaj malnovaj sigelaj akcesoraĵoj estas klasifikitaj kaj reciklitaj laŭ normoj pri industria rubo-administrado sen hazarda forĵetado.

• Ĉiumonata plenstreka manrado-rotacia testo por ekranigi transdonon blokantan kaŝitan danĝeron
• Ĝustatempe suplementa ilaro lubrika graso kiam rotacia paro pliiĝas evidente
• Ĉiujara revolvado de difektita tigo ekstera akvorezista kontraŭ-koroda tavolo
• Anstataŭigi maljuniĝantan internan sigelringon dum dukto regula ĉesigo prizorgado
