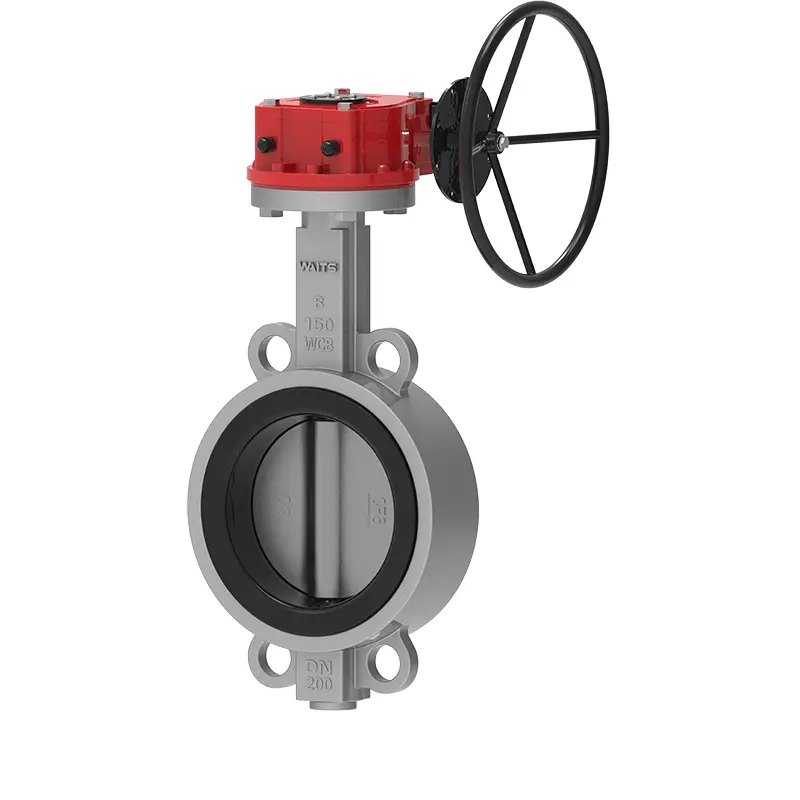

Mola sidigita wafer papilia valvo

Waits estas granda fabrikanto de valvoj kaj provizanto, kiu povas havigi al vi molan siditan ondan papilian valvon. Ĉi tiu valvo uzas kaŭĉukan valvan sidlokon, prefere naturan altkvalitan kaŭĉukon, kiu povas atingi atestilon pri manĝaĵa grado. Ĝi havas bonegan aplikon en Nov -Zelanda lakta fonto -fabriko kaj Israela desalinado.

Sendu Demandon

Priskribo de la produkto

La mola sidigita wafer papilia valvo de Witts havas la jenajn projektojn dum projektado kaj produktado, kaj estis plibonigita koncerne agadon:
1-alta elasta valva sidloko kaŭĉuko
La kaŭĉuko -enhavo de la EPDM -valva sidloko estas 50%, kaj ĝi estis provita pli ol 10.000 fojojn en simulado malfermo kaj fermo de provoj sen filtrado.
Bordo Malforteco/Grado 72 ± 3.200%Tensila Streso/MPA≥6, Tensila Forto MPA≥15, Plilongigo ĉe Break/%≥350, Konstanta Deformado ĉe Break/%≦ 10, Larma Forto/KN.M-1≥35, Kunpremo Permanenta Deformado (70 ℃*22H, Kunpremo 25%)/%≦ 20.
Kompare kun la mallarĝa rando-valva sidloko, la larĝa rando-valva sidloko havas pli larĝan kontaktan surfacon kun la dukto-flano, kun diametro de ĉirkaŭ 20 mm, kaj pli bona instalado de instalado.
2-la papilia telero kaj la valva ŝafto estas konektitaj sen pingloj, kio povas tute eviti filtradon kaj korodon kaŭzitan de instalado de pingloj. La valva ŝafto estas facile malmuntebla, kiu estas oportuna por anstataŭigi la valvan seĝon.
3-La valva korpo estas ekipita per kontraŭ-fluganta aparato, kiu estas pli bona kaj pli sekura uzi en la dukto.

Efektivigaj normoj

Projekta Normo	API 609, EN 593, BS5155, GOST
Fina normo	Efektivigaj Normoj ANSI B16.1 Cl. 125lb kaj B16.5 Cl. 150lb De 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 kaj PN16 Kiel 2129 Tabelo D kaj E BS 10 Tabelo D kaj E MSS SP44 Cl. 150lb AWWA C207 150lb ISO 2531 PN6, PN10 kaj PN16 ISO 7005 PN6, PN10 kaj PN16
Inspektado kaj testo	API 598, ISO 5208, EN 12266-1, GOST
Vizaĝo al vizaĝo	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Supra flano	ISO 5211

Apliko

Funkcia temperaturo	-45 ℃ ~ 150 ℃
Grandeco	2 "-80", DN50-DN2000
Laboranta Premo / CWP	16bar 10bar
Ŝelo	24bar 15bar
Sigelo	18bar 10bar
Aera Testo	6Bar 6Bar
Operacia Medio	Kemia prilaborado de Balast kaj Bilge System Desalinaj plantoj, borado de platformoj, trinkakvo Seka pulvoro, manĝaĵo kaj trinkaĵo, benzintraloj HAVC -minindustrio, papera industrio, sablo -uzado, marakvo, sukerindustrio Termoteknika Akvo -Traktado Malpleniga Akvo
Funkciigisto	Levilo, ilaro, elektra, pneŭmatika, ktp.
Korpa Materialo	Fero, duktila fero, karbona ŝtalo, neoksidebla ŝtalo, al-bronzo, ktp.
Disko	Fera duktila fera karbona ŝtalo neoksidebla ŝtalo al-bronzo
Tigo	2CR13 F304 F316 F51 F53 Monel K500
Sidloko	Buna nbr epdm vitono ptfe hepdm neopreno hipalon natura kaŭĉuko

Efikecaj Trajtoj

1. La mola sidigita wafer papilia valvo estas malgranda grandeco, malpeza pezo, facile malmunti kaj ripari.
2. La strukturo estas simpla kaj kompakta, kun operacia malfermo kaj ferma rapideco de 90.
3. La laboranta tordmomanto estas malgranda, ŝparado de laboro kaj malpeza.
4. Koncerne al sigelado, la gasa testo -fugaĵo estas nulo, kio estas tre garantiita.
5. Malsamaj komponentaj materialoj povas esti elektitaj kaj aplikataj al diversaj rimedoj.
6. La fluaj trajtoj tendencas esti linearaj, kaj la ĝustiga agado estas bona.
7. La nombro de malfermaj kaj fermaj provoj povas atingi dekojn da miloj da fojoj, kaj la serva vivo estas longa.
